همه چیز در مورد سیستم تعلیق

تاف داگ چیست ؟ در اینجا هر انچه که در مورد سیستم تعلیق نیاز دارید بدونید را یاد میگیرید و اینکه “تاف داگ” چطور محصولات خودشو برای رفع تمام نیاز دودیفرانسیل سواران در کل دنیا طراحی میکند.

در این برنامه در‌مورد موارد پایه ای سیستم تعلیق صحبت میکنیم.

هر سیستم تعلیق بر روی خودروها با دو‌مورد بسیار مهم طراحی شدند:

اولین مورد: تحمل و کنترل وزن خودرو و بار

دومین مورد: محافظت از سرنشینان در شرایط. سخت جاده و ضربات وارده به سیستم تعلیق.

سیستم تعلیق از قطعات بسیار  و‌پیچیده ای ساخته شده که از مهمترین این قطعات فنر و کمک فنر هستند.

کار اصلی فنر، تحمل کردن وزن و بار خودرو و نگه داشتن چرخ ها بر روی زمین هست. با فشاری که توسط جاده بر فنر وارد میشود، فنر جمع شده و این انرژی با باز شدن دوباره فنر آزاد می شود.

اگر یادتون باشه از فیزیک دبیرستان؛ انرژی نه ساخته می‌شود نه از بین میرود و فقط از حالتی به حالت دیگر تغییر پیدا میکند.

اگر سلامت فنر به صورت منظم بررسی نشود، انرژی وارده توسط دست اندازهای جاده باعث باز و بسته شدن مداوم فنر (به اصطلاح یویو شدن) میشود که باعث اذیت شدن سرنشینان خودرو میشود و بسیار ناامن است.

اینجاست که کمک فنر وارد عمل میشود.

کار اصلی کمک فنر کنترل کردن حرکات فنر هست که با انتقال انرژی کششی فنر به گرما با اصطکاک ایجاد شده توسط مقاومت کمک فنر هست.

تبادلی اجتناب ناپذیر و دائمی بین راحتی عملکرد سیستم تعلیق بر اساس طراحی این سیستم با پوشش موارد ‌مصرف متنوع میباشد.

در این برنامه توضیح خواهیم داد که “تاف داگ” چگونه با طراحی عالی توانسته این مورد رو به حداقل برسونه که راننده و سرنشینان بتونن از هرجاده و مسیر بیشترین لذت رو ببرند.

در ساده ترین حالت، عملکرد کمک فنر به عنوان وسیله ای برای کنترل کردن فشار و برگشت فنر خودرو در‌حرکت بر روی سطوح ناهموار طراحی شده است.

کمک فنر در جذب ضربات وارده توسط دست اندازهای جاده عمل میکند تا سواری خیلی نرم تر و راحتی رو برای سرنشینان رقم بزند.

قسمتی از این عملکرد با نگه داشتن دائمی چرخ خودرو بر روی زمین هست که باعث اطمینان از سلامت در رانندگی و عملکرد بهتر ترمز ها میشود.

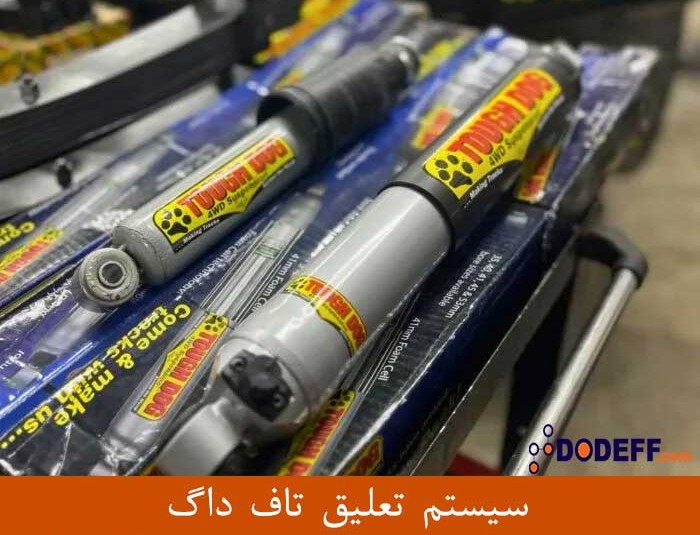

“تاف داگ” دامنه ای از انواع کمک فنر ها تولید میکند که شامل کمک فنر گازی، کمک فنر فوم سل روغنی، و کمک های قابل تنظیم.

تمام این کمک فنرها برای استفاده های مخصوص خودشون تولید شدند و خیلی مهم است که بدونین کدوم کمک رو برای چه کاری استفاده کنید که بهترین سواری برای سرنشینان و بهترین عملکرد برای خودرو رو داشته باشند.

در ویدیوی بعدی تمام جزییات مربوط به انواع کمک فنرها رو مورد بررسی قرار می دهیم.

کمک فنر در انواع سایزهای مختلف تولید میشود و دو شاخص اصلی “هسته کمک فنر” و “بازی کمک فنر” هست.

هسته کمک فنر: قطر هسته اصلی داخل کمک فنر داخل پیستون تحت فشار هست. هرچه قطر بزرگتر باشد فضای بیشتر برای حجم روغن بیشتری در کمک فنر که باعث خنک شدن سریعتر با انتقال حرارت میشود.

بازی کمک فنر: فاصله ای که بین بازشدن کامل و بسته شدن کامل کمک فنر هست. تیم تحقیق و توسعه “تاف داگ” بهترین فاصله لازم برای بیشترین بازی کمک فنر و بهترین سواری خودرو و سرنشینان طراحی کردند.

فنر و کمک فنرهای “تاف داگ” در اندازه و حجم برای بهترین سواری و عملکرد با هم جفت شدند.

وقتی در مورد عملکرد یا رفتار کمک فنر صحبت میشود چند نکته بسیار مهم رو باید در نظر گرفت:

وقتی کمک فنر در حالت بسته (تحت فشار) قرار میگیرد با فشار باعث ورود روغن هیدرولیک از طریق سوپاپ ورودی به داخل پیستون میشود، این سوپاپ دقیقا تعیین کننده حجم ورودی روغن داخل کمک فنر هست.

در واقع این حالت زمانی اتفاع میفتد که چرخ به سمت بالا حرکت میکند.

حالت بازشدن کمک فنر دقیق برعکس این اتفاق هست. وقتی پیستون در حالت باز شدن هست روغن از طریق سوپاپ پایینی در جریان قرار میگیرد.

این مقاومت در قبال جریان حرکت روغن (به اصطلاح ریباند) به کمک فنر اجازه میدهد تا به ارامی و کنترل بیشتر انرژی فنر را کنترل کند.

در واقع این زمانی اتفاق میفتد که چرخ در حال برگشت به حالت اولیه یا رو به پایین هست.

در واقع هم فنر هم کمک نقش اصلی در بالا و پایین رفتن چرخ‌ها دارند، در حالت بالا رفتن نقش اصلی با فنر هست و در حالت پایین اومدن و برای کنترل کردن انرژی فنر، این کمک فنر هست که نقش اصلی رو بازی میکند.

قدرت مقاومت در سوپاپ پیستون و سوپاپ پایینی کمک فنر در زمان تزریق یا ورود و خروج روغن به اصطلاح سوپاپ نامیده میشود.

وقتی در مورد سوپاپ صحبت میکنیم همیشه با سرعت باز و بسته شدن و‌حرکت کمک فنر رابطه مستقیم دارد.

حرکت در سرعت بالا زمانیست که کمک فنر در مقابل دست انداز عکس العملی سریع دارد که باعث مقاومت بالاتر در سوپاپ میشود که میتواند کنترل بهتر و دفع انرژی سریعتری داشته باشد.

اهمیت تنظیم صحیح سوپاپ‌بندی کمک‌فنر

تنظیم صحیح سوپاپ‌بندی در کمک‌فنر یکی از مهم‌ترین عوامل اثرگذار بر عملکرد سیستم تعلیق محسوب می‌شود. سوپاپ‌های کمک‌فنر مستقیماً سرعت ورود و خروج روغن را مدیریت کرده و بدین ترتیب سرعت فشردگی و بازشدگی کمک‌فنر را تعیین می‌کنند. چنانچه سوپاپ‌بندی به‌صورت اصولی انتخاب نشود، خودرو در مواجهه با ناهمواری‌های جاده دچار ناپایداری شده و کنترل آن دشوار می‌شود. طراحی‌های تاف‌داگ بر اساس استانداردهای مهندسی و تست‌های طولانی‌مدت میدانی انجام شده است تا سوپاپ‌بندی در شرایط مختلف—from سرعت‌های پایین تا ضربات ناگهانی در مسیرهای آفرودی—به شکل هماهنگ و قابل اعتماد عمل کند.

 نقش سیستم تعلیق در پایداری خودرو در آفرود

در شرایط آفرودی، سیستم تعلیق تنها وظیفه جذب ضربات را ندارد بلکه وظیفه حیاتی پایداری خودرو را نیز برعهده دارد. حفظ تماس چرخ‌ها با سطح مسیر، چه در حرکت بر روی سنگ‌ها و چه در عبور از ماسه، نیازمند هماهنگی دقیق بین فنر و کمک‌فنر است. درصورتی‌که کمک‌فنر قادر نباشد نوسانات فنر را مدیریت کند، چرخ به‌طور موقت از زمین جدا شده و این امر موجب کاهش نیروی کشش، عملکرد ضعیف‌تر ترمز و احتمال انحراف خودرو می‌شود. محصولاتی که توسط تاف‌داگ طراحی شده‌اند، تحت آزمایش‌های سنگین در مسیرهای بیابانی، گل‌آلود و کوهستانی قرار گرفته‌اند تا پایداری خودرو در سخت‌ترین شرایط حفظ شود.

اهمیت کنترل حرارتی در عملکرد کمک‌فنر

یکی از چالش‌های اساسی کمک‌فنر، مدیریت حرارتی در شرایط فشار بالا است. در زمان افزایش سرعت عملکرد کمک‌فنر و حرکت مداوم روغن، دمای داخلی سیستم افزایش پیدا می‌کند و این گرما می‌تواند باعث افت عملکرد شود. وجود هسته با قطر بزرگ‌تر که امکان ذخیره حجم بیشتری از روغن را فراهم می‌کند، نقش مهمی در انتقال بهتر حرارت و کاهش دمای کاری دارد. کمک‌فنرهای گازی و فوم‌سل تاف‌داگ به گونه‌ای طراحی شده‌اند که با دفع سریع‌تر حرارت، پایداری عملکرد را در مدت طولانی تضمین کنند. این ویژگی به‌ویژه در مسیرهای طولانی آفرود اهمیت بالایی دارد، زیرا عملکرد یکنواخت و بدون افت فشار، شرط اصلی ایمنی و کیفیت سواری است.

تاثیر بازی (Travel) کمک‌فنر بر سواری و کنترل خودرو

میزان بازی کمک‌فنر یا Suspension Travel یکی از عوامل کلیدی در عبور موفق از موانع آفرودی است. هرچه فاصله بین حالت کاملاً بسته و کاملاً باز کمک‌فنر بیشتر باشد، چرخ‌ها آزادی بیشتری برای بالا و پایین رفتن دارند و بدین ترتیب بدنه خودرو کمتر تحت تأثیر ضربات مستقیم مسیر قرار می‌گیرد. انتخاب بازی اشتباه می‌تواند موجب کوبش بیش از حد یا برعکس، ایجاد نرمی بیش از حد شود که کنترل خودرو را کاهش می‌دهد. تاف‌داگ با بررسی ویژگی‌های هندسی خودروهای دو دیفرانسیل و نیازهای خاص هر دسته، بهترین مقدار Travel را تعریف کرده تا سواری نرم، پایداری بالا و کنترل دقیق در مسیرهای دشوار حاصل شود.

هماهنگی میان کمک‌فنر و فنر به عنوان یک مجموعه واحد

کارایی واقعی سیستم تعلیق زمانی نمایان می‌شود که فنر و کمک‌فنر به‌عنوان یک مجموعه منسجم طراحی شده باشند. استفاده از فنر نامناسب در کنار کمک‌فنر قدرتمند یا برعکس، باعث ایجاد ناهماهنگی و ناپایداری در سیستم می‌شود. این موضوع نه‌تنها روی راحتی سواری تأثیر می‌گذارد بلکه ایمنی خودرو را نیز کاهش می‌دهد. تمامی محصولات تاف‌داگ به‌صورت زوجی و هماهنگ ساخته شده‌اند تا میزان سختی فنر، سرعت ریباند و کامپرشن کمک‌فنر، ظرفیت حرارتی و بازی سیستم تعلیق در یک تعادل کامل قرار گیرد. این هماهنگی موجب شده تا خودرو در شرایط جاده‌ای و آفرودی عملکردی قابل پیش‌بینی، پایدار و بسیار راحت داشته باشد.
