به برنامه آموزشی “تاف داگ”خوش امدید.

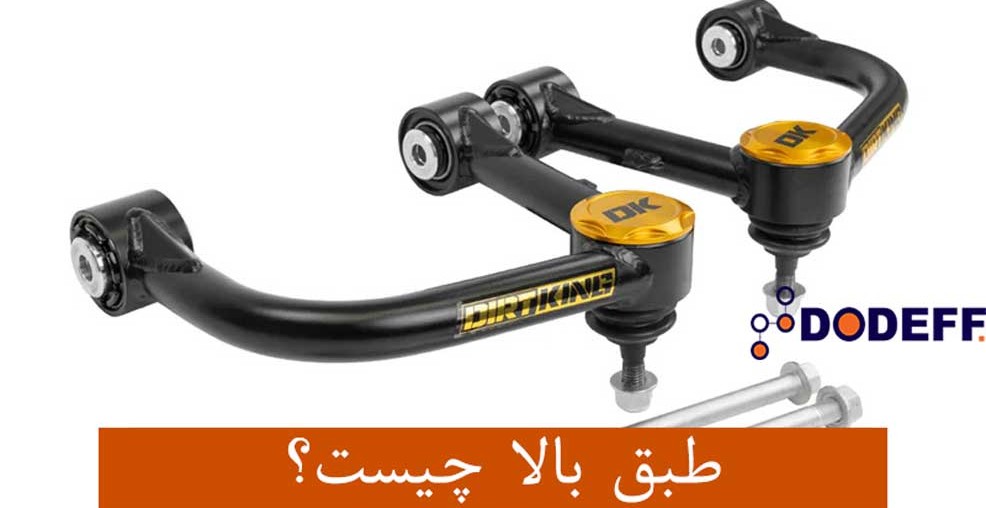

در برنامه آموزشی «تاف داگ»، تلاش می‌شود تمامی مفاهیم مرتبط با سیستم تعلیق خودروهای دو دیفرانسیل به‌صورت کاربردی و تخصصی آموزش داده شود و همچنین نحوه طراحی محصولات تاف داگ برای پاسخ‌گویی به نیازهای متنوع آفرودسواران در سراسر جهان مورد بررسی قرار گیرد. در این بخش از برنامه آموزشی، موضوع طبق بالا (Upper Control Arm) و نقش آن در سیستم تعلیق خودروهای مجهز به جلوبندی مستقل مورد بررسی قرار می‌گیرد.

زمانی که کیت افزایش ارتفاع بر روی خودروهایی با سیستم تعلیق مستقل جلو نصب می‌شود، تنظیمات هندسی زاویه چرخ‌ها از حالت استاندارد کارخانه خارج می‌گردد. در این شرایط، زاویه کستر کاهش پیدا کرده که نتیجه آن افت فرمان‌پذیری خودرو است. همچنین زاویه کمبر به سمت مثبت میل می‌کند که این مسئله می‌تواند منجر به سایش غیرطبیعی و زودهنگام لاستیک‌ها شود. هرچند با استفاده از نقاط تنظیم در نظر گرفته‌شده توسط کارخانه می‌توان این مشکل را تا حدی برطرف کرد، اما باید توجه داشت که ساختار هندسی کیت افزایش ارتفاع با سیستم فابریک خودرو تفاوت اساسی دارد و تنظیمات استاندارد به‌تنهایی پاسخ‌گوی این تغییرات نخواهد بود.

طبق بالای تاف داگ با بهینه‌سازی طراحی و تغییر زاویه توپی نسبت به نمونه فابریک، این امکان را فراهم می‌کند که در افزایش ارتفاع ۵ تا ۷ سانتی‌متری خودرو، زاویه کستر به میزان تقریبی ۲٫۵ تا ۳٫۵ درجه به سمت مثبت و زاویه کمبر حدود ۱٫۵ درجه به سمت منفی اصلاح شود. این اصلاحات باعث می‌شود هندسه سیستم تعلیق خودرو تا حد زیادی به وضعیت استاندارد کارخانه نزدیک شود و پس از تنظیم زوایای چرخ، خودرو به شرایط کاملاً اصولی و استاندارد بازگردد. نتیجه این فرآیند، افزایش پایداری، بهبود فرمان‌پذیری و اطمینان بیشتر در رانندگی، به‌ویژه در مسیرهای ناهموار و آفرودی است. تغییر زاویه توپی در طراحی طبق بالای تاف داگ موجب می‌شود توپی در وضعیت صاف و صحیح قرار گیرد. این موضوع از وارد شدن فشارهای نامتعادل به توپی جلوگیری کرده و نقش مؤثری در کاهش استهلاک و افزایش عمر مفید آن ایفا می‌کند.

طبق‌های بالای تاف داگ به‌صورت غیرقابل تنظیم طراحی شده‌اند و این ویژگی باعث می‌شود ابعاد و ساختار آن‌ها در برابر ضربات شدید و فشارهای ناشی از رانندگی آفرود دچار تغییر شکل نشود. این موضوع یکی از مزیت‌های مهم این طبق‌ها در شرایط استفاده سنگین محسوب می‌شود.از سوی دیگر، در برخی سیستم‌ها سطح تماس کویل‌اور با طبق بالا در زمان بازگشت حرکت تعلیق به سمت پایین می‌تواند مشکل‌ساز باشد. طراحی لوله‌ای و فیت دقیق طبق‌های تاف داگ به‌گونه‌ای انجام شده است که بیشترین دامنه حرکتی ممکن را فراهم کرده و از بروز این‌گونه تداخل‌ها جلوگیری می‌کند.طبق‌های تاف داگ از فولاد گرید ۱۰۲۰ با استحکام بالا ساخته شده‌اند و آلیاژ به‌کاررفته در سر توپی‌ها نیز به‌صورت کاملاً مهندسی‌شده و خطی طراحی شده است تا بالاترین سطح دوام و عملکرد را ارائه دهد. همچنین تمامی طبق‌های تاف داگ دارای محل نگهدارنده شلنگ ترمز هستند که مطابق با استانداردهای کارخانه طراحی شده‌اند.

بوش‌های به‌کاررفته در طبق‌های تاف داگ از نوع هوی‌دیوتی با قابلیت فلکس بسیار بالا بوده و نیازی به گریس‌کاری ندارند. این بوش‌ها برای استفاده در شرایط بسیار سخت آفرودی طراحی شده‌اند. علاوه بر این، توپی‌ها نیز از فولاد با گرید بالا ساخته شده‌اند تا حداکثر مقاومت و طول عمر را تضمین کنند.در نهایت، برای افزایش سهولت در نگهداری و تعمیرات، تمامی طبق‌های بالای تاف داگ به‌گونه‌ای طراحی شده‌اند که در صورت نیاز، امکان استفاده از توپی‌های فابریک خودرو را نیز در اختیار کاربر قرار می‌دهند.یکی از مزایای مهم استفاده از طبق بالای تاف داگ، بهبود دامنه حرکتی سیستم تعلیق در شرایط آفرود است. طراحی مهندسی‌شده این طبق‌ها به‌گونه‌ای انجام شده که در زمان باز و بسته‌شدن کامل سیستم تعلیق، محدودیتی در حرکت ایجاد نشود و از تماس‌های ناخواسته میان اجزای جلوبندی جلوگیری گردد. این موضوع به‌ویژه در مسیرهای ناهموار، عبور از موانع و فرودهای سنگین اهمیت زیادی دارد و نقش مستقیمی در افزایش پایداری و کنترل خودرو ایفا می‌کند.

از سوی دیگر، انتخاب طبق بالا مناسب تأثیر قابل‌توجهی بر عمر سایر اجزای سیستم تعلیق دارد. زمانی که زاویه‌های کستر و کمبر به شکل اصولی اصلاح شوند، فشارهای اضافی از روی کمک‌فنرها، بوش‌ها، سیبک‌ها و لاستیک‌ها برداشته می‌شود. این موضوع باعث کاهش استهلاک زودرس قطعات و افزایش طول عمر کلی سیستم جلوبندی می‌شود؛ مسئله‌ای که در خودروهای آفرودی با کاربری سنگین اهمیت دوچندان دارد.طبق‌های بالای تاف داگ به‌گونه‌ای طراحی شده‌اند که علاوه بر عملکرد فنی بالا در آفرود، رفتار مناسبی نیز در رانندگی روزمره و جاده‌ای داشته باشند. اصلاح صحیح هندسه تعلیق باعث می‌شود خودرو در سرعت‌های بالا، ترمزگیری و تغییر مسیرهای ناگهانی، ثبات بهتری داشته باشد. این ویژگی برای خودروهایی که هم در آفرود و هم در استفاده روزانه به کار گرفته می‌شوند، یک مزیت کلیدی محسوب می‌شود.

در نهایت، باید توجه داشت که طبق بالا یکی از اجزای حیاتی در ارتقای سیستم تعلیق خودروهای مجهز به جلوبندی مستقل است و انتخاب محصولی که به‌صورت اختصاصی برای این نوع کاربری طراحی شده باشد، اهمیت زیادی دارد. تاف داگ با تکیه بر تجربه جهانی، آزمایش‌های میدانی گسترده و استفاده از متریال باکیفیت، طبق‌هایی را ارائه می‌دهد که نه‌تنها پاسخ‌گوی نیازهای فنی خودروهای آفرودی هستند، بلکه اطمینان، دوام و عملکرد پایدار را در بلندمدت تضمین می‌کنند.
